什么是OCT?
OCT成像的技术原理
光从系统光源出射,在耦合器被分成两束频率相同,初始相位差恒定的平行光,分别进入迈克尔逊干涉仪结构的参考臂和样品臂之中,其中参考臂的光由参考镜反射而返回后续光路,样品臂的光则要经过样品层的散射与反射作用后返回光路。如果两束返回光的光程差保持在一个相干长度之内,就可以在耦合器内发生干涉现象。对于时域OCT,移动参考臂或改变延迟即可获得不同光程的干涉信号,对于频域OCT来说,通过快速傅里叶变换计算干涉项一次扫描即可获得单点全深度信息。
虹科OQLabscope系列OCT系统成像示例

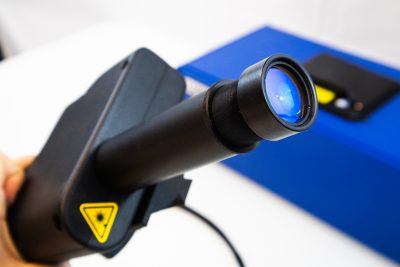

虹科伙伴Lumedica提供的OQLabscope系列创新的OCT成像系统,以其高度集成、专利设计、便携易用、低成本的架构,使医疗/生物科技工作者,创新研发人员,工厂测试人员和教育工作者都能够轻松利用OCT强大的成像能力。
OQ LabScope系列可生成512×512像素的图像,深度分辨率可达2um,与成本高于我们三倍的OCT系统性能相当;可以快速生成图像-最高可以80kHz-A扫描速度进行实时3D渲染;可根据需求为特定应用配置定制模块;可选工作站配置-显微位移台,便携包配置-手提版本,显微物镜、不同光源波长、扫描速度等,支持OEM定制。
成像优势 解密未知
低成本 高性能
可生成512×512像素的图像
深度分辨率达2um
与成本高于我们三倍的OCT系统性能相当
超快速 3D成像
可快速生成图像
最高可以80kHz-A扫描速度
实时3D渲染
可定制 多应用
可配置定制模块
匹配您的特定应用
满足您的多种需求
工作站or便携包
工作站配置: 显微位移台
便携包配置: 手提版-显微物镜、不同光源波长、扫描速度等
支持OEM定制
广泛应用 无限可能
眼科/皮肤检测
视网膜多层结构:OQ LabScope系统可选配专用的视网膜成像模块,因其紧凑的设计,具备便携式眼科检视设备的潜力,方便与眼底相机结合提供多模态检测
皮肤组织层析图像:OQ StrataScope最大成像深度可达4.5mm,并可广泛用于皮肤内层析结构3D性状分析
视网膜
人体皮肤
蓝莓
胶囊
水果/药品检测
蓝莓近表皮:OQ LabScope3.0采用无害的近红外-短波红外光源,可良好穿透生物组织、透明/半透明材料,如水果表皮几mm深的断层扫描图像
胶囊OCT图像:可清晰分辨胶囊上下表面反射信号,并进行精准的厚度测量
软件还配有平均厚度测量功能,可以对胶囊壁厚自动测量
工业材料无损检测
多反射层可穿透材料:OCT成像典型样品-塑料聚合物涂层、陶瓷、各种胶带胶水(常规胶带、隔热胶带、绝缘胶带、固化胶水等)
OCT:毫米级别穿透深度与微米级分辨率,可以清晰发现物体内部的缺陷、气泡等
- 工业产线上的OK/NOOK产品判别
- 利用光学干涉信息轻松获得深度/厚度/大小测量数据
导线图层
陶瓷缺陷
胶带
在线熔深
激光打孔
激光焊接/激光打孔
OCT光路可以方便地与加工光路进行同轴集成
激光加工OCT在线熔深监测系统基本原理:OCT探测光路与加工光路同轴,可实时监测焊接熔深
激光精细钻孔(0.5mm孔径)工件的OCT图像:利用振镜实现一定范围地加工轮廓检测
OCT超高速扫频源
3D OCT成像 & VCSEL扫频激光器
基于扫频源激光器的扫频源(SS-OCT)
第三代OCT成像技术,系统只需要一个单点探测器。它可以比CMOS高分辨率光谱仪更快地进行采样,使成像速率提高10倍以上,从而获得更大的视场和速度信息。
扫描源激光器不像光谱仪有线宽限制,因此SS-OCT能够实现10倍以上的成像深度。
