波长选择器

什么是波长选择器和TwinFilm技术?

波长选择器是一种独特的、获得特定波长的紧凑型光机械设备,它利用获得专利的 TwinFilm™ 技术提供波长调谐和可调节带宽,并具有圆形孔径滤光片的成像优势。如需与其他可调滤波器的比较,请咨询。

应用于:

  • 荧光显微镜
  • 高光谱成像
  • 生命科学仪器
  • 机器视觉
  • 实验室研究

主要优势

  • 宽波长调谐(255 – 1650 nm,标称)
  • 平滑可调带宽(FWHM 3 – 15 nm,标称)
  • 大(直径达 5 毫米)圆形孔径
  • 高 (106) 带外消光
  • 紧凑坚固的光机械封装
  • 调谐期间无光束偏差或走离
  • 简单易行的产品集成

TwinFilm™ 技术由 虹科合作伙伴 Spectrolight 开发,旨在提供一种简单且经济高效的方法来根据波长过滤光。 这项获得专利的下一代技术在荧光显微镜、高光谱成像、机器视觉和其他应用中为单色器和 AOTF 提供了卓越的替代品。 TwinFilm 技术也用于 Spectrolight 的现成定制选择带通滤光片——具有用户指定带宽和中心波长的固定带通滤光片。

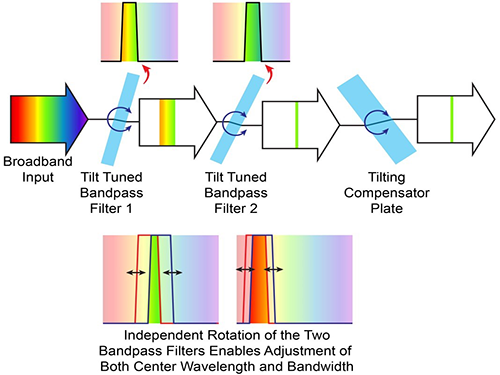

TwinFilm™ 技术将两个宽带带通滤光片组合在一个紧凑、不透光的外壳中,这种排列可以使每个滤光片的入射角独立旋转。如图所示,这意味着来自任何准直光源的透射光的中心波长和带宽都是完全可调的。同样重要的是,随着入射角的设置或扫描,第三块玻璃板同时旋转以抵消光束路径中的任何轻微偏离。通过这种方式,TwinFilm™ 产品的带宽可以在 1.5 nm 和 20 nm 之间的任何位置由用户或工厂调整。而且,中心波长可以选择为几乎任何可见波长(350 nm – 900 nm)。

TwinFilm™ 具有几个关键优势。与基于光栅的设备一样,带外消光非常高 (10-6)。但是,与具有窄狭缝几何形状的光栅单色仪不同,TwinFilm™ 设备的光谱性能在 95% 的大(直径达 10 毫米)通光孔径上是均匀的,这是成像应用中光谱过滤的理想选择,例如显微镜和机器视觉系统。此外,在 75% 的透射率下,TwinFilm™ 比光栅和 AOTF 等基于衍射的设备效率更高。与 AOTF 不同的是,由于偏移校正光学器件,波长发生变化时不会出现走离现象。经济的、出厂设置的 TwinFilm™ 设备(自定义波长选择器)还可以制造出色的带通滤光片——它们可以完全由用户指定,与单带通滤光片不同,单带通滤光片通常需要昂贵的定制薄膜设计和批量制造才能实现同样的效果性能水平。

FWS-Poly

FWS-Mono(新版)

FWS-Mono(旧版)

FWS-Basic

新品

FWS-CenterLine

新品

FWS-High Resolution(新版))

新品

FWS-Basic(原版)

FWS-High Resolution(旧版)

CWS-Basic

准直管与配件

光纤与光导适配器

可调光阑

支座
